Мелкоячеистая сетка

Cетка с мелкими ячейками нужный метиз в промышленности: в автомобильной, химической, горнодобывающей отраслях, в строительстве и в хозяйствах. Свойства металлического мелкоячеистого полотна находят применение для армирования тонких отделочных слоев, монтажа клеток для птичников, звероферм, промышленных линий, фильтров, сит, легких ограждений.

Для такого монтажа сетки выпускают методом:

• сваривания перпендикулярных проволок между собой;
• скручивания продольных и поперечных проволок;
• плетения, при котором отдельные спирали сплетают одна к другой;
• тканья;
• просечки и растяжки, при котором получают ЦПВС.

Для этих методов разработаны стандарты, они регламентируются:

• ГОСТ 23279-2012-сварные;
• ГОСТ 5336-80-плетеные (рабица);
• ГОСТ 3826/82-проволочные тканые;
• ГОСТ 2715-75-проволочные разные;
• ГОСТ 792-67-низкоуглеродистая катанка;
• ГОСТ 9045-93- тонколистовой прокат для штамповки.

Сварные

Сварные сетки получают контактно-точечной сваркой продольных и поперечных проволок под прямым углом. Чтобы получить мелкоячеистое полотно, задают небольшой шаг проволок в продольном и поперечном направлениях. Тогда размер квадратных ячеек будет получаться маленьким, равным 10, 12,5, 25 мм. Проволоку берут тонкую 0,8–1,8 мм, из низкоуглеродистой качественной стали. Сталь термически обработанная или необработанная, с покрытием цинка или без покрытия.

Сварная сетка выходит тонкой и прочной. Ее выпускают в рулонах, шириной 1 метр. Длину рулона можно заказывать до 50 метров. Рулонное полотно сварено без выпусков, с аккуратным закрытым краем. Поэтому при совмещении отдельных полос или их нахлеста, края не будут загибаться или торчать.

Сетчатым полотном, сваренным из проволоки 0,8–1,2 мм с мелкими ячейками до 25 мм армируют:

1.  штукатурный слой;
2.  откосы на проемах;
3.  отделочный фасадный слой.

Полотно монтируют при облицовочных работах, также им крепят теплоизоляционные маты, и усиливаютс теплоизоляцию на трубопроводах. Из сварны сеток с шагом 25 делают клетки на птицефабриках.

Из сетки с сечением 1-1,8 мм, с ячейками 10-25 мм монтируют:

• клетки и вольеры на зверофермах;
• контейнера, короба;
• ограждения, декоративные части ограждения;
• сита для просеивания сыпучих материалов.

Такую сетку не берут:

•  для армирования стяжек. Даже если сечение 1,8 мм будет достаточно для ненагруженных полов, то маленькие ячейки до 25 мм сделают такое армирование неоправданно дорогим.
• Для армирования горизонтальных швов кладки, По ГОСТ Р 57265/16 номинальный диаметр для усиления кладочного шва не менее 3 мм.

Плетеные

Основной представитель плетеных сетчатых полотен это рабица. Выпускают ее на автоматическом станке методом плетения отдельных плоских или круглых спиралей. Рабицу делают одинарной или двойной, с ячейками в форме квадрата или ромба. В зависимости от того, где ее будут использовать, берут разную сталь:

• низкоуглеродистая без термической обработки, без покрытия, с цинковым слоем, ПВХ слоем;
• высоколегированная без термической обработки;
• углеродистая без термической обработки.

Рабицу с мелкими квадратными ячейками 10–25 мм плетут из проволоки 1–1,6 мм. Ее скручивают в рулонах, их ширина 1-1,5 метра. Сечение спиралей и размер отверстий регламентирует ГОСТ 5336 и ГОСТ 2715.

Чем мельче отверстие у рабицы, тем больше на ее выпуск уходит металла, она прочнее и дороже.

Рабицу монтируют:

• в секции из уголков для ограждений участков или комбинируют с другими материалами для каменных ограждений;
• при укреплении склонов гидротехнических сооружений, укреплении отработанной породы в горнодобывающих шахтах;
• на конвейерных сушилках.

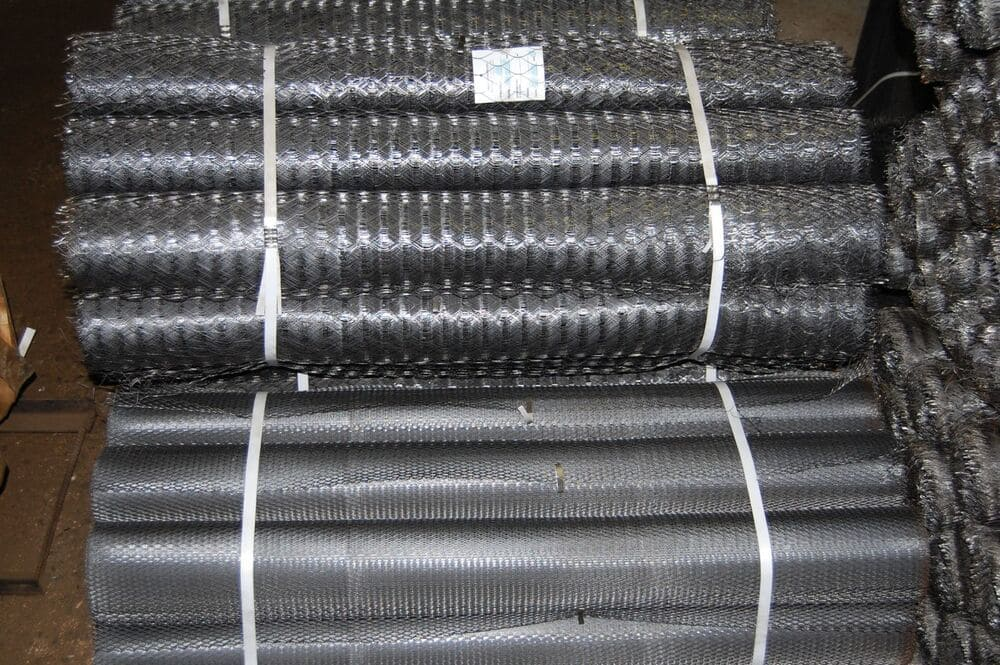

Металлическая ЦПВС

Просечно-вытяжной метиз получают из тонкого прокатного листового металла, путем его просекания и растяжки на станке. Свойства готовой ЦПВС зависят от параметров: размеров просечки, толщины листа и силы растяжки. Размер просечки это длина, ширина ячейки и высота перемычки. Если изменить хоть один параметр, то поменяются свойства ЦПВС. При уменьшении величины просечки, увеличении размера перемычки и толщины исходного листа, ЦПВС получится прочнее. И наоборот, чем больше просечки, тоньше лист и сильнее растяжка, полотно выйдет более пластичным. Поэтому мелкоячеистые просечно-вытяжные полотна с одинаковыми размерами просечек выходят разными по жесткости, в зависимости от размера просечки, толщины листа и растяжки.

ЦПВС с мелкими просечками из листового проката 0,5–3 мм получаются прочными. Прочность структуре дает ее технология выработки. Просечно-вытяжная полотно не собирается, не сваривается, не плетется из отдельных элементов, оно сделано из цельного металлического листа.

Для выработки берут высоколегированную сталь стойкую к коррозии. Это стальной холоднокатаный прокат низкоуглеродный прокат (С=0,08 %). Стальные листы этих марок легко обрабатываются механическими способами: штампуются, тянутся. Прокат проявляет эти свойства, так как у него хорошая вязкость при ударных воздействиях и текучесть.

Листовой прокат берут оцинкованный или без цинкового покрытия.

Тонкую (0,5 мм) мелкоячеистую ЦПВС применяют в работах:

• армирование цементных отделочных слоев. При этом свойства просечки работают лучше других аналогов. Она легкая, но прочная, не нагружает отделочный слой, ею можно покрыть большую площадь. Она гибкая, легко ложится на неровные поверхности, откосы. За эти свойства ЦПВС покупают для штукатурных работ;
• армирование цементного слоя при облицовке. Здесь важен легкий вес армирования, чтобы вместе с весом облицовочной плитки не перегрузить цементный слой;
• крепление теплоизоляции на стенах, на трубопроводах. При этом хорошо играют свою роль гибкость, пластичность и большая площадь тонкой сетки;
• ограждение работающего оборудования в цехах.

Тканые

Все тканые сетки мелкоячеистые. Так как самая крупная ячейка 20 мм из этой категории тоже мелкая. Их размеры от 0,04 мм до 20 мм. Такие маленькие отверстия тканых метизов делают для просеивания сыпучих материалов, фильтрации газовых смесей, жидкостей или обезвоживания. При этом просеивание будет с точным учетом гранулометрических размеров частиц.

Фильтрация и отсев будут проходить в сложных условиях: высокая температура, агрессивная химическая среда, высокая влажность, ударные циклические нагрузки. Такие воздействия будет выдерживать сплав металла, из которого делают тканые метизы. На их выпуск идут:

• сплавы из цветных металлов с основной долей меди.
• легированная, низкоуглеродистая, жаропрочная, жаростойкая сталь;
• легированная, коррозионностойкая сталь (нержавеющая);
• низкоуглеродистая сталь Ст1пс (черная);
• жаростойкие стали на основе никеля и хрома.

Проволока диаметром 0,03-3 мм из таких сплавов для тканых метизов:

• термически обработанная;
• с цинковым покрытием, без него или луженая, травленая;
•  из цветных металлов.

Тканые метизы:

• из сплавов цветных металлов на основе меди не корродируют во влажной среде, из них делают элементы радиотехнических и измерительных приборов (на судах, самолетах).

Латунные сетки (медь+цинк) не искрят при попадании на них сыпучих частиц, поэтому их монтируют в местах, где может быть воспламенение.

• Из жаропрочных сплавов монтируют транспортерные сетки для печного оборудования и камер сгорания.
• Из коррозионностойких (нержавеющих) сплавов делают тканые сетки, которые будут работать в среде: сернокислых реакций, содержащей хлор, высоких температур.

Тканые метизы получают переплетением проволок основы и утка (продольных и поперечных) на автоматическом станке. Таких переплетений пять, их делают с сохранением маленьких или больших ячеек. Без ячеек выпускают сетчатые метизы для фильтрации жидкостей и обезвоживания.
