Что такое тканая сетка? История, способы образования ее видов

В 1878 году в Германии изобретатель Карл Рабиц запатентовал свой станок для выработки сетки, так в историю вошло название “рабица”. Однако в том патенте на рисунке была изображена схема тканого полотна. Неизвестно почему Рабиц использовал схему тканого переплетения, но ясно, что 1878 год это не год ее изобретения. Оно было изобретено намного раньше, как только появился метод волочения металлов и стали делать тонкую проволоку. Золотые или серебряные тонкие металлические нити сплетали с шерстяными или льняными нитками и выходила красивая дорогая одежда. Технологии плетения совершенствовались, полученные достижения стали применять в производствах и хозяйствах.

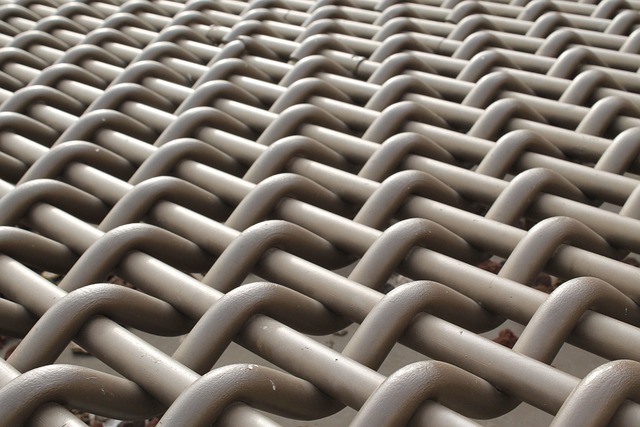

Тонкие проволоки из сплава содержащего железо соединяли между собой как ткань и получали сетчатое полотно. Результатом этого изобретения мы пользуемся до сих пор и называем его тканой сеткой. Современные тканные сетки можно просмотреть в каталоге. Структуру изменяли, улучшали и изобрели разные переплетения: полотняное и саржевое. Научились делать крученое, сборное, сварное, щелевое сетчатое проволочное полотно.

Для его массового выпуска производственными предприятиями разработали государственные стандарты №2715-75. На промышленных предприятиях больше других видов требовалось тканое полотно и его стандартные нормы производства выделили в отдельный ГОСТ 3826- 82. Этот ГОСТ дополнялся отдельными ТУ, так как появлялись новые сплавы металлов, новые назначения сетки и требования к ней. Выпускают тканые метизы на металлоткацком автоматическом станке, на котором сплетают проволоки основы и утка перпендикулярно друг к другу разными методами.

В основном из нее делают сита, фильтры для разделения сыпучих материалов по размерам, фильтрации жидкостей, обезвоживания, воздухоочистки. С такой работой не справится сварное или плетеное полотно. Да, через сварные мелкие ячейки можно просеять крупную песчано-гравийную или щебеночную смесь. Но провести гранулометрический отсев по размеру частиц, очистить воздух, фильтровать растворы может только тканая сетка.

Сплавы металлов для проволоки

Тканые сетки будут работать в условиях химической агрессивности, высоких температур, повышенной влажности или циклических воздействий. Поэтому характеристики сплава металла, из которого они будут сделаны, рассчитывают для таких условий.

Варианты сырья:

• Бронза (сплав меди 93,5%, олова 6% и фосфора 0,5%);
• Латунь с содержанием меди 63-80%;
• Сплавы с медью и оловом устойчиво переносят циклические воздействия при просеивании твердых материалов. Медь при трении не дает искры, поэтому сетки из сплавов с ее содержанием применяют в условиях, где нужно избегать воспламенения.
• Высоколегированные стали на основе никеля 18-20% или на железоникелевой основе. Добавление в процентах легирующих элементов делает сплав жаростойким, с устойчивой прочностью при высоких температурах. Такие сетки применяют в печном оборудовании, камерах сгорания, они работают в нагруженном состоянии при температуре выше 500 градусов.
• Коррозионно-стойкие стали. Это нержавеющие сплавы с высокой сопротивляемостью к коррозии в химических и электрохимических средах: кипящие агрессивные кислоты, насыщенный пар, щелочной, солевой раствор. Сетки из коррозионно-стойких сплавов устанавливают в оборудовании для выпуска синтетических материалов (изопрен, каучук, карбамид, капролактам).
• Легирующие элементы и углерод могут добавить в сплав в таком процентном отношении, что он будет универсальным, одновременно жаропрочным, жаростойким и коррозионно-стойким. Сетки из таких сплавов применяют при минусовых и высоких температурах, в кислотных, щелочных и солевых растворах.

Проволока для тканых сеток:

• По состоянию металла: отожженная или нагартованная.
• По виду поверхности: светлая, темная, луженая, оцинкованная, травленная.
• По форме: круглая, квадратная, плоская.

Готовые сетки выпускают с покрытием (оцинкованные, луженые, крашеные, покрытые пластиком) и без покрытия.

Виды тканых переплетений

Тканое полотно образуется переплетением продольных проволок (основы) и поперечных (утка).

Характеристики сетки:

• Ячейки: квадратные, прямоугольные, нулевые.
• Размеры ячеек: от наимельчайшей S ячейки 0,025 мм кв. до крупной S ячейки 25-625 мм кв.
• Важная характеристика живое сечение, его находят делением S ячеек на S всего полотна в процентах. Самое малое живое сечение до 25 % площади полотна, а самое большое живое сечение 75 % от всей площади.

Соединения продольных и поперечных направлений

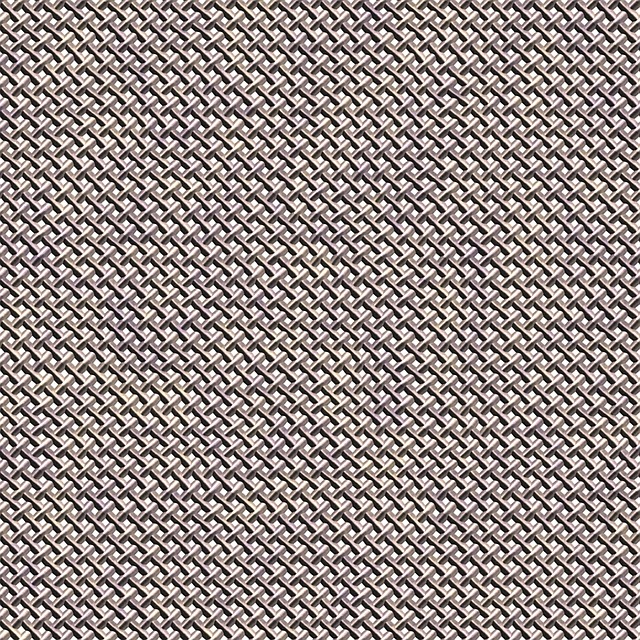

• Полотняное плетение с образованием ячеек в форме квадрата и прямоугольника. Это пересечение через каждую проволоку. Сечение поперечной нити сечению основной нити.
• Саржевое плетение с ячейками в форме квадрата. Пересечение основной нити и утка через две единицы. Сечение поперечного утка сечению основы.
• Полотняное переплетение “семянка”. Каждое направление основы это прядь, переплетенная из трех единиц. Нить утка одна единица.
• Перевивочное плетение. Две нити основы перевиты между собой и с одной нитью утка. Диаметр нити утка больше диаметра нити основы.
• Канатиковое плетение. Основа из одного или из пряди канатиков переплетается с одной нитью утка. Применяют для ленточного конвейерного перемещающего оборудования.
• Фильтровые сетчатые полотна с нулевыми ячейками. У них основные нити расположены с промежуточным шагом, а поперечные нити утка соприкасаются друг с другом. Переплетение полотняное или саржевое, без ячеек. Выпускают рулонами шириной 1000 мм.

Плотность структуры метиза определяют по количеству всех проволок на 1 дециметр и по их диаметру. Самый мелкий размер ячеек при полотняном и саржевом переплетении 0,04 мм, крупный 20 мм. Толщина проволоки от 0,03 до 3 мм.

Размеры ячеек по точности:

• Нормальная. Применяют для фильтрации, газоочистки.
• Высокая. Для распределения материалов по размерам частиц.
• Контрольная. Для точного гранулометрического контроля частиц.

Метизы с более крупными ячейками идут для просеивания и разделения сыпучих материалов по крупности. Метизы с мелкими ячейками применяют для фильтрации жидкостей, обезвоживания, очистки газов.
